Каркасные дома по канадской технологии – популярный и востребованный вид строительства жилых помещений. Огромное значение в проектировании такого жилья имеет выбор разновидности дымохода печи или камина. Ведь при эксплуатации жилого сооружения постоянно будет возникать необходимость чистки внешней и внутренней поверхности дымохода, а это требует к нему удобного доступа.

Какие существуют типы дымоходов?

Сегодня проекты каркасных домов предусматривают чаще всего три основных вида дымоходов: кирпичные, стальные или керамические. От материала изготовления зависит и их стоимость.

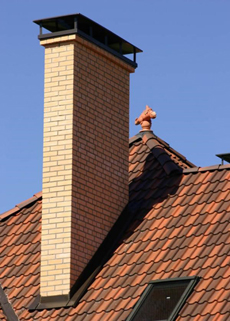

1. Дымоход из натурального кирпича на сегодняшний день является самым популярным благодаря ряду неоспоримых преимуществ:

  • проверен годами со всеми видами домов;
  • относительно невысокая цена;
  • достаточно долговечен;
  • обладает высокой степенью огнеупорности.

Основным недостатком дымохода из этого материала можно считать его огромный вес, что требует возведения отдельного фундамента. А также шероховатая поверхность кирпича способствует накоплению на ней сажи и копоти, которую не так уж и просто чистить.

2. Преимущества стальных дымоходов – они не такие тяжелые, как кирпичные, и при их простом и быстром монтаже, не требуется значительных физических усилий.


Минусом эксплуатации данного типа дымоходов можно считать их ограничение по температуре дыма, она должна быть не больше +500 градусов по Цельсию. А это не всегда возможно, особенно, если используется для отопления твердое топливо. Имеет огромное значение качество нержавейки, ведь при использовании нержавеющей стали плохого качества, дымоход окисляется и быстро прогорает.

3. Очень часто в современном каркасном строительстве используются керамические дымоходы. Технология такого дымохода называется «сэндвич», так как он состоит из нескольких слоев:

  • внутренний – он изготовлен из огнеупорной керамики, что характеризуется отсутствием реакции на агрессивные проявления внешней среды;
  • утеплитель – чаще всего им выступает минеральная вата;
  • упаковка – заключение двух предыдущих слоев в оболочку-декор в виде искусственного или натурального камня.

Основное достоинство керамических дымоходов – повышенная пожаробезопасность используемых материалов, а значит долговечность трубы. А минусы – довольно высокая стоимость, немаленький вес и сложный монтаж.

sendvich-truba-dlya-dymohoda-ustrojstvo-konstrukcii-i-pravila-ustanovki-61.jpg     DSCF4074.jpg     Dyimohodyi-dlya-gazovyih-kotlov-63-768x838.jpg

Куда правильно вывести наружный дымоход в каркасном доме?

Это серьезный вопрос, так как существует несколько вариантов. Главным требованием при выборе решения остается безопасность – должны быть приняты меры против возгорания и проникновения угарного газа и дыма в помещения.

Варианты прохода дымохода в каркасном доме

Существует несколько решений, позволяющих устроить проход дымохода в каркасном доме:

  • внутренний проход предполагает, что труба любого типа пройдет сквозь потолки, перекрытия, конструкцию кровли, ее оголовок окажется на высоте не менее 0,5-1 м над верхней точкой крыши;
  • пристроенный дымоход из кирпича или керамики выводится через стену в виде канала и идет вверх вдоль стены таким образом, что образует пристроенную конструкцию, короб из кирпича;
  • наружный дымоход из металлической или сэндвич трубы выводится в отверстие в стене, а потом идет вверх на расстоянии от поверхности.

Сложности с внутренним дымоходом в каркасном доме

Первое и второе решение может оказаться верным, если в доме стоит печь или камин. Логично продолжить эту конструкцию выше, продолжая кирпичную кладку. Но тут есть высокая вероятность столкнуться с проблемами:

  • кирпичный дымоход каминного типа и печная труба значительно увеличивают вес конструкции, поэтому фундамент под камином придется закладывать с учетом этой нагрузки;
  • делать кладку сквозь этажи технически сложно, это трудоемкий и дорогой процесс;
  • широкий проход для дымохода должен быть заложен в проект, иначе придется разбирать потолки, перекрытия и часть кровли, чтобы вывести трубу;
  • для стальной трубы необходимо предусмотреть надежную теплоизоляцию и защитить перекрытия от перегрева;
  • дымоход неизбежно повлияет на планировку и внешний вид помещений над камином, если в доме есть второй этаж или мансарда.

Тяжелый сквозной дымоход в каркасном доме с камином или печью должен иметь собственную несущую конструкцию, фундамент. Стальную или сэндвич-трубу необходимо крепить так, чтобы она имела надежную конструктивную связь с несущими частями каркаса и была изолирована негорючими материалами.


Как выглядит наружный проход дымохода в каркасном доме

Пристроенный каминный дымоход из кирпича в каркасном доме применяется крайне редко. Он плохо связан с конструкцией, если стена строения не сложена из блоков или кирпича.

Выход дымохода через стену в каркасном доме

Вывести дымоход через стену в каркасном доме можно по боковой или фронтальной стене. Первый вариант сложнее, поскольку придется огибать свес кровли. Чем больше поворотов и колен в дымоходе, тем хуже тяга в трубе. Фронтальная стена предпочтительнее, но это не всегда вопрос выбора. Все зависит от того, где расположен основной отопительный прибор.

Проем для вывода дымохода через стену

Это первая часть задачи – проем должен быть подготовлен заранее. Он располагается на уровне шибера котла. Это горизонтальный участок трубы, выходящий из корпуса отопительного устройства. Обычно длина шибера составляет 1 м, так как котел находится на безопасном расстоянии от стены.

В стене прорезают окно под проход трубы определенного диаметра с запасом. Диаметр трубы рассчитывается по типу котла и высоте до оголовка. Труба проводится в проем, крепится хомутами, между поверхностью трубы и материалами строения прокладывается негорючий материал. Для решения этой задачи можно купить готовый проходной блок с металлическими обкладками для отверстия с обеих сторон. Теплоизоляционный материал отделяется от внутренностей стены металлом.


Какая труба лучше для наружного дымохода

По современным меркам лучше выбрать сэндвич трубу. Особенность работы дымохода состоит в том, что газы по мере подъема не должны полностью остывать. Если перепад температур окажется значительным, произойдет снижение тяги, есть вероятность реверса тяги – в таком случае котел "задохнется" своими же газами. Современные котлы в таком случае отключаются автоматикой.

Сэндвич труба для дымохода решает сразу несколько проблем:

  • газы не остывают по мере подъема, тяга в дымоходе сохраняется;
  • при прохождении через проем не возникает перегрев внутри стены;
  • при правильном расчете трубу не придется утеплять.

Расчет диаметра и толщины теплоизоляции в сэндвич трубе

При выборе трубы следует учесть, что ее внутренний диаметр зависит от мощности (теплопроизводительности) котла. Так, для котла до 3,5 кВт достаточно диаметра трубы 80 мм, для 5,2 кВт потребуется труба 110 мм.

Толщина теплоизоляционного слоя зависит от температуры газов. Считается, что газовый котел дает на выходе нагрев газов до 250°С, значит, внутренний теплоизоляционный слой в сэндвич трубе должен быть не меньше 30 мм.

Как правильно повернуть трубу дымохода при выводе через стену

Монтаж дымохода через стену каркасного дома делается с использованием участка поворота и отстойника для конденсата. Горизонтальная труба соединяется через тройник с вертикальной наружной. Нижняя часть тройника устанавливается на кронштейн из уголка, прикрепленного к стене, на дне трубы делается заглушка, в которой собирается конденсат.

Обходить выступы на стене дома, и части свеса кровли следует по правилу угла 30-45 градусов. Единственный поворот под прямым углом допускается только сразу после выхода трубы из стены.

печь.png    bergen-3.jpg

На какую высоту следует вывести оголовок дымохода

Пожарная безопасность диктует свои условия. Расположение оголовка дымохода должно быть таким, чтобы нагретые газы или загоревшаяся копоть не могли воспламенить кровлю.

Высота дымохода из стальных и сэндвич труб

Высота вертикальной части трубы дымохода должны быть от 5 до 10 метров. При таких условиях котлу будет обеспечена достаточная тяга. Оголовок выводится как минимум на полметра над крышей. Так как дымоход оказывается сбоку от кровли, его высота может быть большой. При возвышении на 1,5 м от последнего крепежа потребуется установка дополнительных проволочных растяжек.

Монтаж стальных дымовых труб предполагает соблюдение расстояния от стены до трубы в 0,5 метра. Для этого следует использовать стандартные крепежные хомуты. При установке наружного дымохода соблюдается правило "по конденсату" – широкая часть трубы располагается сверху, чтобы конденсат стекал по поверхности, а не капал в просвете трубы.

Где найти инструкцию по установке наружного дымохода

Пошаговые инструкции по монтажу наружных стальных дымоходов в каркасных домах не учитывают всех особенностей конкретного строения. Мы рекомендуем либо заказать монтаж всей системы отопления нашим специалистам, либо получить профессиональную консультацию еще на этапе строительства. Наилучшим решением будет сразу предусмотреть установку системы отопления, определить местоположение котла у фронтальной стены и сделать расчеты трубы. По безопасности и надежности на первом месте окажется сэндвич труба для дымохода от котла.

Для дымоходов печи и камина расчеты делаются индивидуально. Возможен вывод части печной и каминной трубы из дома, но это решение сложно в реализации. Придется как минимум устраивать дополнительное основание для керамического дымохода или тяжелого кирпичного короба.

Выводить любой дымоход так, чтобы оголовок оказался рядом со стеной, нельзя!
