Как монтировать укосины в каркасном доме?

Еще на этапе составления проекта важно учесть факторы, связанные с использованием каркасной технологии. Так, например, в доме должны быть установлены укосины. Наклонные бревна, доски, необходимые для обеспечения достаточной жесткости конструкции. Они выполняют одновременно несколько задач. Снижают риски деформации постройки, увеличивают срок эксплуатации, а также предотвращают передвижение теплоизолятора.

Содержание

• Основные понятия
• Виды укосин
• Правила монтажа укосин в каркасных сооружениях
• Требования к монтажу укосин в каркасном доме
• Требования и нормы

Основные понятия

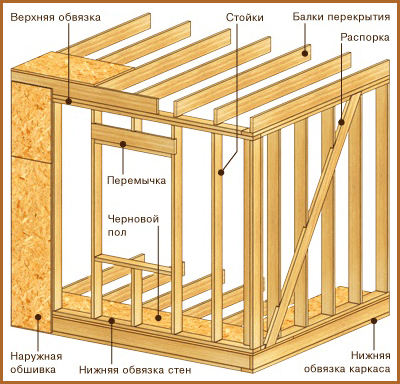

В каркасных домах укосины выполняют роль «крепежного элемента или фиксатора» всей конструкции. Улучшают показатели прочности, надежности возводимого объекта. Но стоит отметить, что эту деталь некоторые строители отвергают, считая ее бессмысленной. Укосина является диагональной связью жесткости каркасного сооружения. Представляет собой доску, поставленную на ребро под определенным углом и соединяющую нижнюю, верхнюю обвязки. В результате стеновой щит (система каркаса из стоек, оконных перемычек, дверных элементов) становится износостойкой.

Она выдерживает постоянные механические и силовые нагрузки, а также воздействие негативных факторов окружающей среды – сильного ветра, резких перепадов температур, высокой влажности воздуха. Согласно российским стандартам, укосины должны иметь сечение от 88х18 миллиметров. Оптимальным материалом считают изделия с параметрами от 100х25 миллиметров (это улучшает прочностные характеристики). Те, кто не уверен в необходимости использования укосин, придерживаются двух основных аргументов. Во-первых, это возможность замены таких «бревен» на плитный материал (например, ОСП-2 12 миллиметров повышает износостойкость конструкции в 4 раза). Во-вторых, это сложности размещения укосин в стенах, где недостаточно места для правильного угла наклона этих деталей конструкции.

Помимо этого, строители признают «правильность» канадских рекомендаций. Согласно им, на законодательном уровне разрешено строительство каркасных домов без деревянных или металлических укосин. Есть много противоречий, которые связаны с установкой этих «бревен» в загородных коттеджах и на дачах. Можно сделать вывод, что укосины не являются строго обязательным элементом конструкций. Но их использование позволит сделать объект более надежным, безопасным и рассчитанным на долгий срок службы. Укосины незаменимы при строительстве каркасных домов в двух случаях:

• если объект расположен на территории влажного климата – лучше выбрать укосины из древесины камерной сушки (они отлично переносят сложные условия внешней среды);
• если заказчик отказывается от использования ОСП из-за риска выделения опасных химических элементов (формальдегидов) и при наличии дополнительных сложностей, связанных с теплоизоляцией в доме.

Учитывая актуальные требования, нормы российского законодательства и стран Евросоюза, укосины стоит использовать при возведении каркасных зданий. Не обязательно делать выбор в пользу плитных материалов или металлических, деревянных «досок». Современные проекты загородных домов имеют одно важное преимущество. Возможность применения разных материалов, интересных дизайнерских и конструктивных решений.

Виды укосин

Есть два основных вида подпорок – деревянные и металлические. Они имеют преимущества и недостатки. При выборе укосин для каркасного дома важна оценка планировки, дизайна, наружной отделки постройки. Часто применяются изделия из дерева. Они выглядят, как доски или бревна. Однако перед покупкой материалов важно изучить тип изготовления, качество сырья. Подходит брус с сечением 25 или 50 миллиметров на 100 миллиметров. Деревянные укосины имеют малый вес, при этом отличаются высокой прочностью, износостойкостью. Выполнены из экологически чистого материала, а значит безопасны для здоровья людей и домашних животных. Натуральная древесина отлично выдерживает нагрузку на сжатие-разжатие. Благодаря этой особенности, подпорки можно расположить на большом расстоянии друг от друга (снизить затраты).

Стоит отметить, что металлические укосины редко используются на территории Российской Федерации. Однако их активно выбирают строители из США, Финляндии и других стран ЕС. Подпорки из железа только кажутся крепче, чем деревянные. Они весят намного больше, что приводит к формированию дополнительной нагрузки на каркас здания. Также металл плохо выдерживает нагрузку на сжатие. Требуется выполнение монтажа крестообразным способом (то есть наличие двух укосин вместо одной). Металлические подпорки универсальны, надежны, но их использование связано с некоторыми сложностями. Процесс монтажа трудный и предполагает применение разных инструментов, новых технологий. Также есть высокий риск появления коррозии, что снижает срок эксплуатации сооружения.

Правила монтажа укосин в каркасных сооружениях

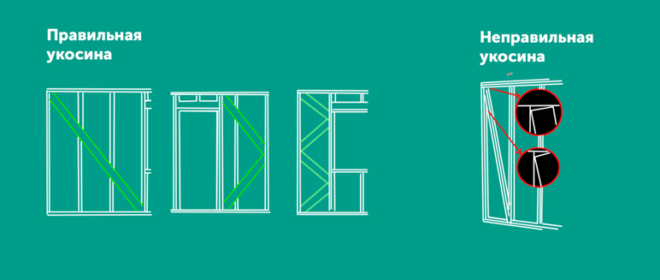

Если вам важен ответ на вопрос, вынесенный в название этой статьи, то сначала нужно изучить теоретические аспекты использования этой технологии. Запомните, что около 90% всех ошибок связаны с неправильным пониманием того, как должен работать этот элемент каркасной конструкции (цель которого – повышение прочности). Ниже на рисунке представлена схема установки стены с использованием укосины – показано ее правильное расположение. Также важным правилом является соблюдение угла наклона в 45 градусов по отношению к вертикальной стойке каркаса. Лишь в некоторых случаях этот показатель может достигать 60 градусов (это максимальное значение).

Требования к монтажу укосин в каркасном доме

1. Толщина выбранной детали зависит от параметров объекта, отмеченных в проекте (она не должна быть больше 1/4 от ее толщины; например, при использовании в каркасе стоек шириной 150 миллиметров запрещен монтаж укосин с сечением 50х100 миллиметров; подойдет брусок толщиной 25 миллиметров).
2. Укосины должны быть расположены в стене точно заподлицо с обвязками и стойками (запомните, что снаружи каркаса можно устанавливать только временные крепежные элементы, иные детали).

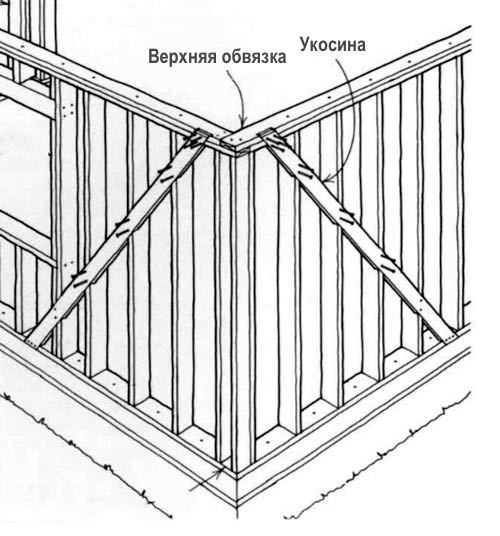

3. Верхний конец укосины должен врезаться в верхнюю обвязку (это правило относится и к нижней части конструкции; выпил в обвязке под элемент – гарантия безопасности, высокой устойчивости, жесткости сооружения).

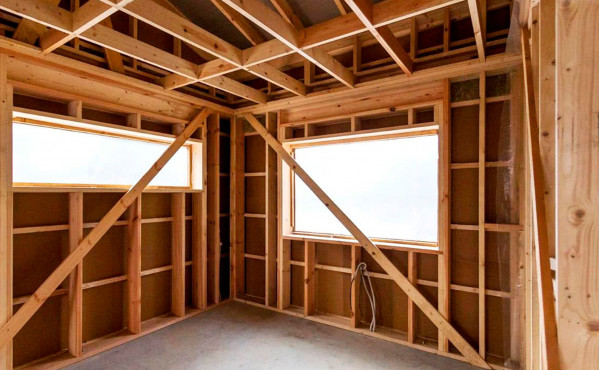

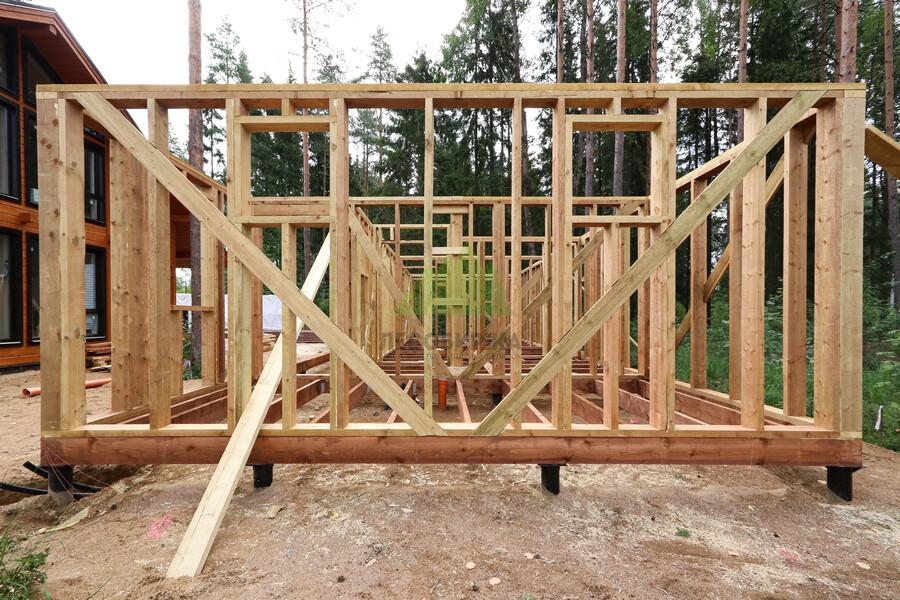

При строительстве каркасного дома с укосинами в конструкции нужно заключить договор с опытными мастерами. Они точно знают основные требования и правила работы с этим элементом. Так, например, важно, чтобы в одной стене здания было не менее 2 укосин. И необходимо предусмотреть наклоны в разные стороны. А установка на лежащую стену с закреплением укосин наглухо строго запрещена. В качестве крепежных элементов выбирайте гвозди, при этом лучше, если «бревна» будут расположены ближе к внутренней стене (это позволит увеличить теплоизоляционные характеристики). В Интернете можно найти много советов и обучающих видео по этой теме. Здесь представлен пример успешной установки укосин в каркасном доме:

Требования и нормы

Регламент монтажа укосин в каркасных сооружениях прост и понятен. Его легко реализовать при строительстве жилых, офисных, складских объектов. Важно точно следовать инструкции, правильно расположен элементы конструкции (под указанным уклоном в 35 градусов). В небольших дачных домах, где не используются плитные материалы, на каждую несущую стену должно приходиться по две укосины с наклоном в разные стороны. Применяется крестовая технология, которая подтвердила свою эффективность при строительстве зданий в Финляндии (где есть территории со сложным климатом). А для двухэтажных домов не рекомендуется использовать только укосины в стеновом щите (лучше сочетать их с ОСП).

Еще несколько требований к монтажу подпорок. Укосины всегда должны устанавливаться в плоскости стены под углом в 90 градусов к обвязке и стойкам (заподлицо с ними). Не должно быть выступов за пределы. Это допустимо только с временными диагональными связями жесткости на начальных этапах строительства. Обрез острого угла «бревен» должен быть выполнен с учетом ключевых правил и врезан в обвязку (не приколочен). Правильно изготовленный выпил увеличивает жесткость конструкции, безопасность использования системы стенового щита.
