Обвязка каркасного дома

Содержание

• Обвязка дома – что это?
• Требования к материалам и конструкции
• Нижняя и верхняя обвязки
• Установка нижней обвязки и формирование пола каркасного дома
• Установка верхней обвязки

Обвязка дома – что это?

Под обвязкой понимают процесс объединения нескольких элементов дома в единую конструкцию. Таким элементом ей придают дополнительную жесткость. Для этого в каркасных постройках используют верхнюю и нижнюю обвязку. Они объединяют вертикальные стойки и горизонтальные перемычки, усиливают основу конструкции. Кроме обеспечения прочности каркаса, обвязка применяется для равномерного распределения действующих нагрузок.

Без обвязки каркасный дом не будет отличаться прочностью и устойчивостью. В деревянных постройках для объединения элементов используют доски и брусья. Они предварительно просушиваются и обрабатываются защитными средствами. Строители советуют использовать для этого пиломатериалы, выполненные из хвойной древесины. Наличие в ней эфирных масел предотвращает действие насекомых, которые приводят к снижению несущих характеристик обвязки.

Требования к материалам и конструкции

Так как обвязка напрямую влияет на надежность и прочность каркасной постройки, важно правильно подойти к выбору материалов из которой она будет выполнена. Для создания такого укрепляющего элемента здания используют следующие материалы.

• Стойки и перемычки. Для сборки обвязки используют доски 38х100-140 мм или брус 100x100 – 150х150, мм или бревна аналогичного сечения. Обязательно выполняется пропитка деревянных элементов антисептиками и огнезащитными составами.
• Рубероид и другой материал для гидроизоляции. При контакте обвязки с бетонными, кирпичными или другими материалами, винтовыми опорами их необходимо защитить от влаги. Для этого применяют рубероид или похожие по своим функциям и составу материалы.
• Крепежные элементы. Сборка обвязки выполняется с помощью гвоздей или саморезов. Второй вариант предпочтительнее. Саморезы (100 мм) обладают высокой прочностью. За счет вкручивания лучше фиксируют детали обвязки, чем гвозди.

 Обратите внимание! Подбирая материалы обвязки, необходимо учитывать ту нагрузку, которая будет действовать на конструкцию. Элементы обвязки должны обладать стойкостью к внешним воздействиям, которые могут проявляться при эксплуатации каркасных зданий.

Нижняя и верхняя обвязки

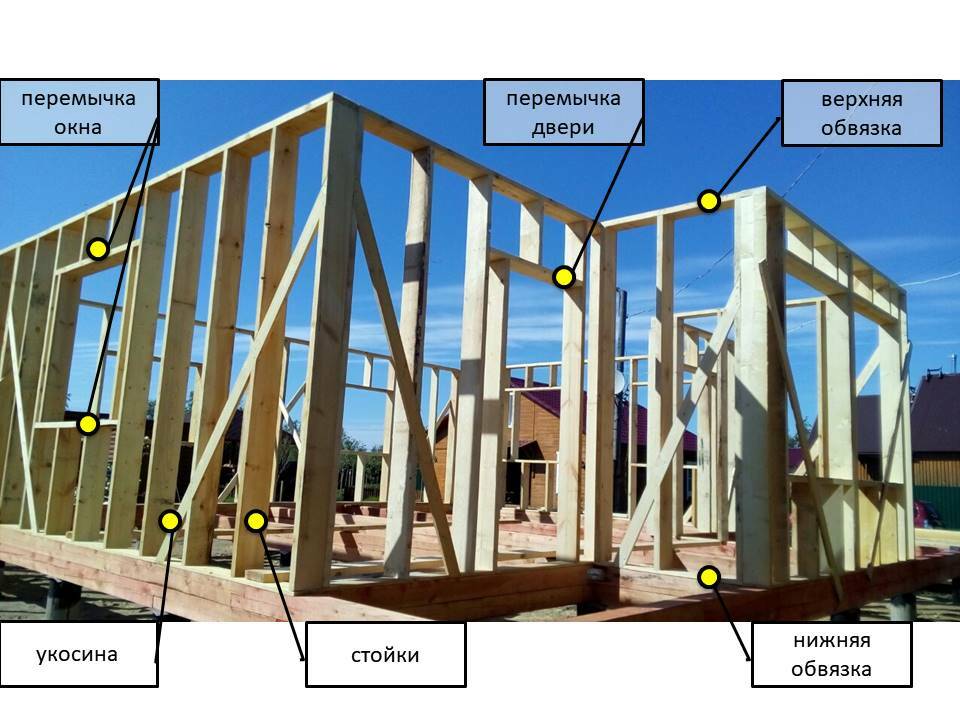

Для создания долговечного и практичного каркаса используют два вида обвязки:

1. Нижняя. Изготавливается из бруса, который укладывается на фундамент. Эта часть дома служит основной для стен и объединяет между собой постройку со свайным, столбчатым или ленточным основанием. Правильно собранная нижняя обвязка предотвратит возможные деформации и перекосы. Она защитит каркас дома от влаги, которая может передаваться от фундамента на стены здания. Поэтому при сборке такой конструкции необходимо провести ее гидроизоляцию.
2. Верхняя. Слой из бруса или досок, укладываемый поверх каркаса. Верхняя обвязка укрепляет конструкцию и становится основой для укладки стропильной системы крыши. С ее помощью проводится объединение стен и устройство перекрытий здания, правильное распределение нагрузки крыши на конструкцию дома. Как и нижняя обвязка, верхняя выполняется из элементов, которые должны выдержать влияющую на них нагрузку.

  Обратите внимание! При создании нижней обвязки нельзя допускать, чтобы ее элементы выходили за периметр здания. Это может привести к тому, что на образованных выступах будет скапливаться вода, древесина начнет гнить и разрушаться.

Установка нижней обвязки и формирование пола каркасного дома

Правильно созданная нижняя обвязка станет не только надежным связующим звеном между каркасом дома и фундаментом, но и облегчит процесс формирования пола в доме. При монтаже такого важного элемента необходимо уложить на опоры гидроизоляцию. Брус, участвующий в создании обвязки, калибруется и подбирается с максимальной точностью. Его предварительно обрабатывают антисептиком.

Поэтапное создание нижней обвязки:

1. Обвязочный брус запиливается в размер, соответствующий габаритам фундамента. Для соединения элементов из бруса используют врубку.
2. Брус раскладывается по фундаменту. На этом этапе необходимо проверить диагонали и правильно сформировать углы. От них зависит ровность будущих стен.
3. Крепеж узлов. На следующем этапе все узловые соединения объединяют с помощью саморезов или гвоздей. При использовании саморезов может потребоваться предварительное сверление отверстий сверлом меньшего диаметра.
4. Гидроизоляция фундамента. На ленту опорного основания, сваю или в места прилегания бруса к железобетонной плите укладывают рубероид или другой материал с похожими характеристиками.
5. Брус нижней обвязки крепят к фундаменту. Для объединения основы здания с ее остальными элементами применяют анкерные болты или резьбовые шпильки.
6. Монтируются лаги для настила пола. Оптимальное расстояние между опорными балками – 60 см. Снизу их необходимо подшить досками.
7. Укладка утеплителя. Наличие слоя из материала с низкой теплопроводностью поможет снизить тепловые потери здания.
8. Настил чернового пола. На лаги крепятся доски, которые являются основой для чистового пола. Используются пиломатериалы такой толщины, которая выдержат эксплуатационные нагрузки.

Установка верхней обвязки

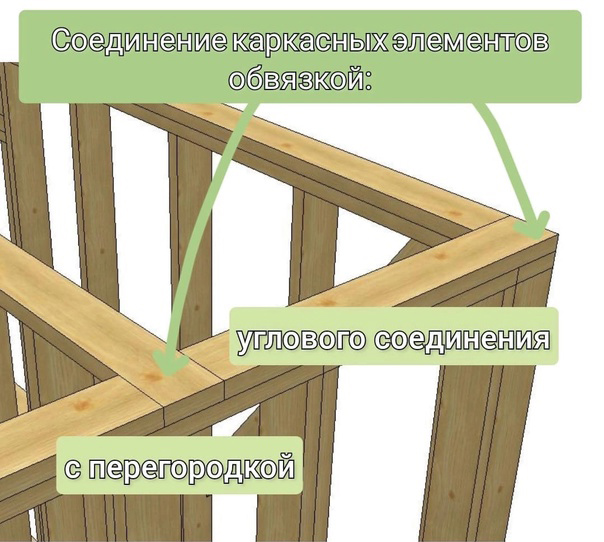

На финальном этапе сборки каркаса дома проводят монтаж верхней обвязки. Она объединит внешние стены и внутренние перегородки между собой, станет основой для кровли и правильно перераспределит ее нагрузку. Установка верхней обвязки выполняется в несколько этапов:

1. Брус предварительно напиливают в размер и укладывают на верхние стойки. Проверяются диагонали и подгоняется нужный размер.
2. С помощью металлических уголков и саморезов проводится крепление бруса к стойкам дома. Важно делать это очень аккуратно и не допустить перекосов.
3. На смонтированную обвязку устанавливают стропила. Для этого используют специальные кронштейны. Стропила станут основой для будущей кровли.

При возведении каркасного дома необходимо строго соблюдать все технологические процессы, чтобы обеспечить надежность и долговечность конструкции. Одним из важных элементов здания, построенного по такой технологии, является обвязка. Она обеспечит прочную связку всех элементов в единую конструкцию, увеличит прочность и жесткость стен. Грамотный монтаж обвязки поможет равномерно распределить нагрузку на фундамент и правильно провести установку стропильной системы.
